空气源热泵两联供水力平衡与循环水泵选型计算：从最不利环路阻力到定压补水

在高端大平层、别墅豪宅及商业场所中，“空气源热泵两联供系统（一套水机系统夏天走水冷空调、冬天走地面辐射采暖）”因其“温和不干燥、舒适度极高”的特点，正受到越来越多中高端业主的青睐。

然而，暖通行业一直有句行话：“三分设备，七分水路；氟机怕漏，水机怕堵”。

在实际两联供工程中，水系统最容易出现的“翻车事故”往往不在热泵主机本身，而在水力管网与水泵选型计算：

• 末端冷热不均（水力失调）：近端房间水流过大、甚至有啸叫水流声；而远端主卧或地下室水流量极小，冬天房间根本热不起来；
• 水泵选型盲目偏大：由于缺乏精准的水阻力计算，很多师傅习惯“往大配水泵”，导致电能白白浪费、管道磨损加剧且噪音严重；

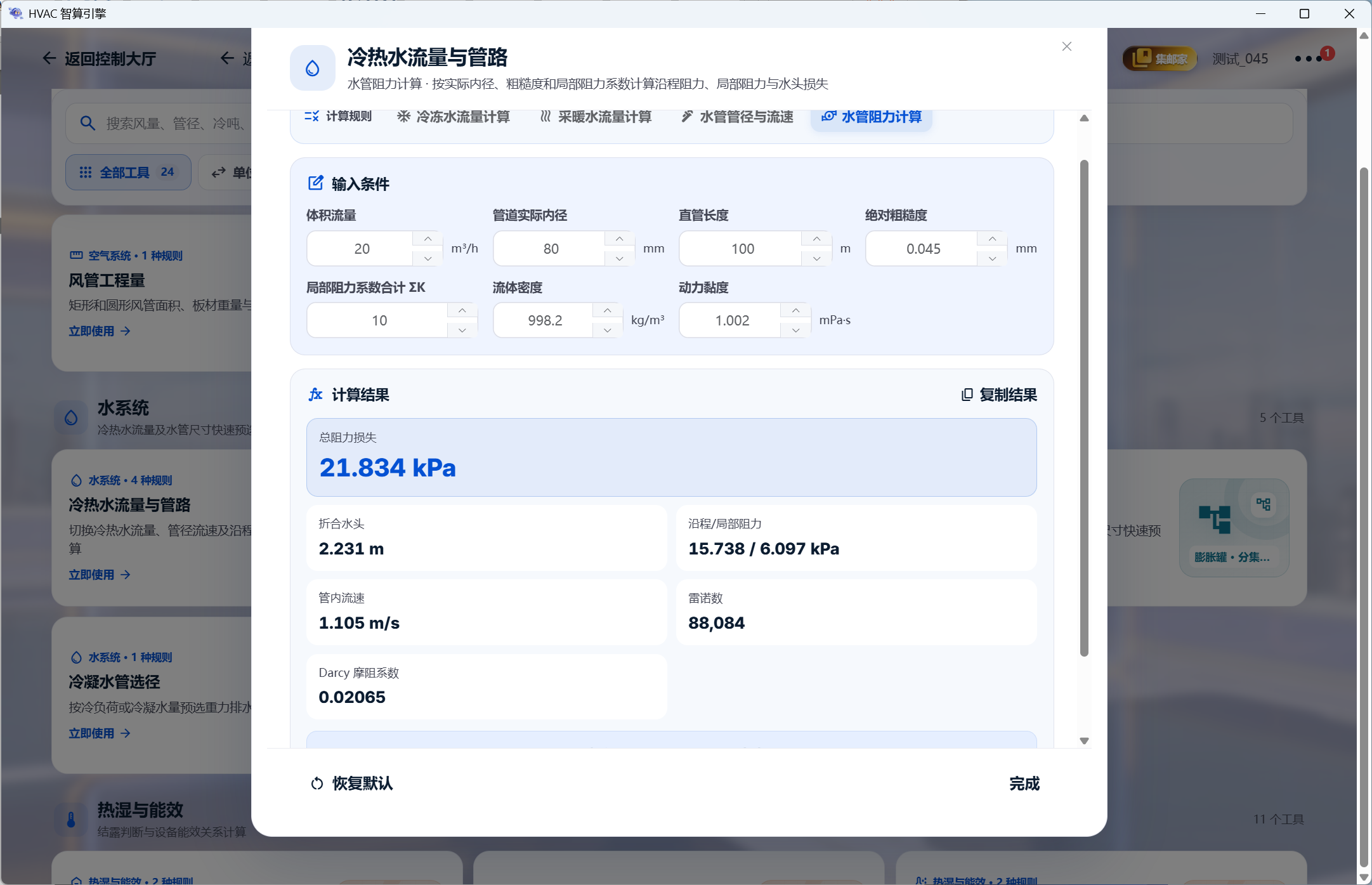

• 定压缓冲容积不足：膨胀水箱与缓冲水箱配小，导致系统频繁超压泄水或停机报故障。 本文将深度拆解 HVAC 智算引擎 中的 空气源热泵两联供水力平衡、最不利环路阻力计算与循环水泵定压选型算法。

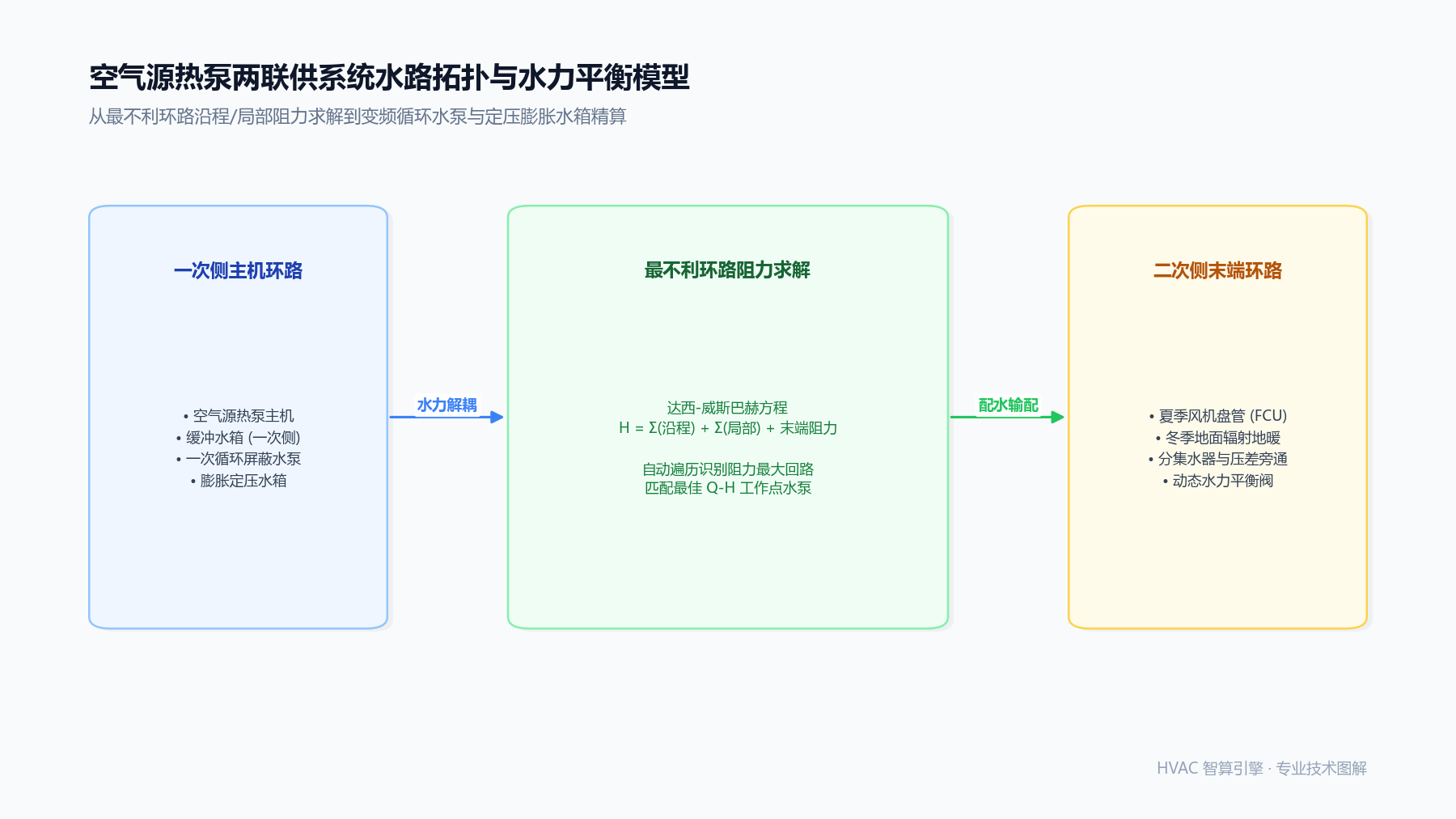

一、 水系统最不利环路阻力（Head Loss）计算模型

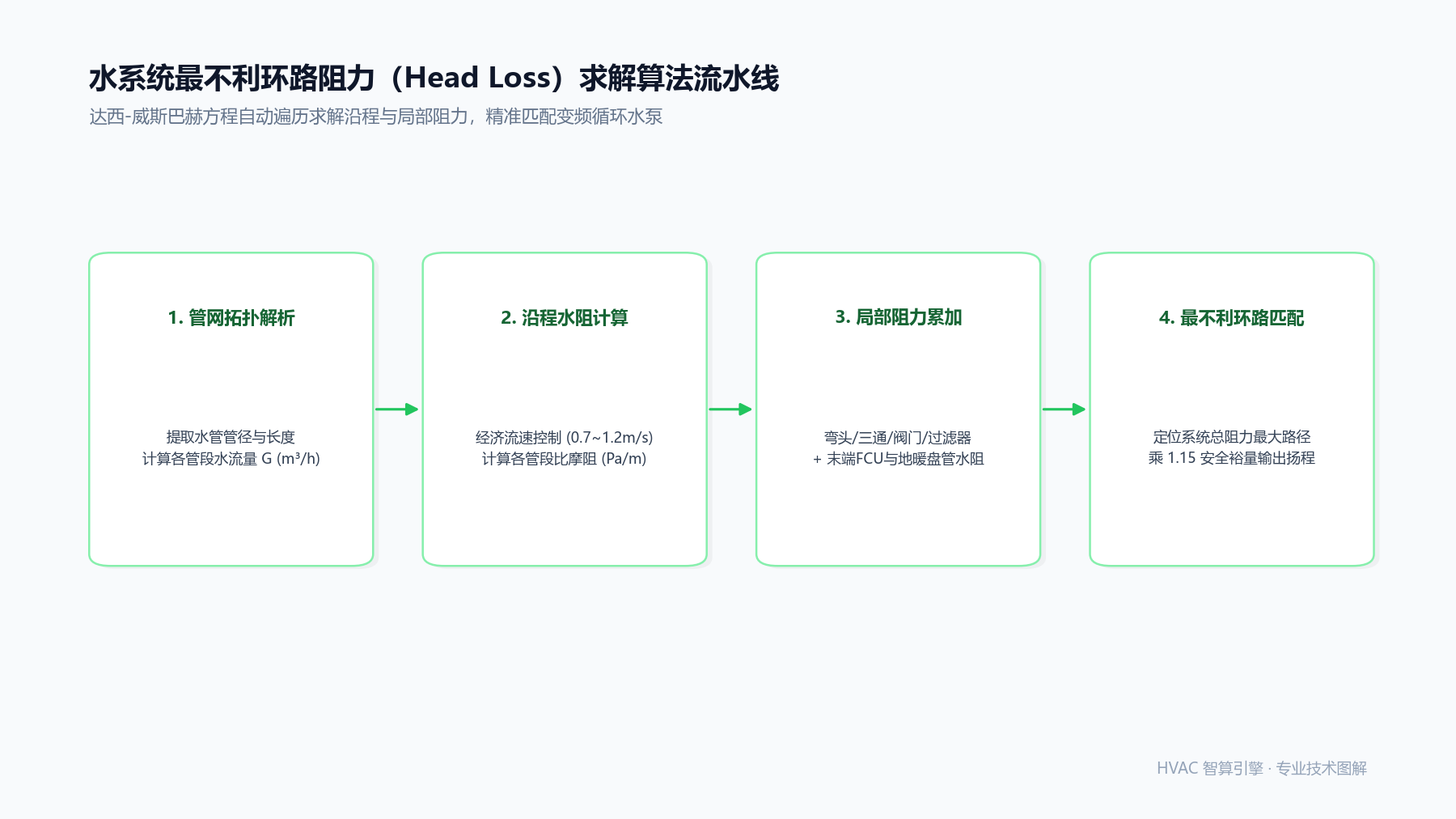

智算引擎通过解析管网物理拓扑，采用经典的达西-威斯巴赫公式（Darcy-Weisbach）与局部阻力当量法，自适应求解整个管网系统的最不利阻力环路：

📐 【水系统最不利环路扬程阻力公式】： H (水泵总扬程) = [ Σ 管段沿程阻力损失 ΔP_沿程 + Σ 弯头阀件局部阻力 ΔP_局部 + 主机水阻 + 末端FCU/地暖水阻 ] × 1.15 安全裕量系数

二、 循环水泵流量与扬程精准匹配逻辑

1. 流量（Flow Rate）计算公式

依据热力学第一定律，系统总循环水量取决于夏季最大冷负荷或冬季最大热负荷与进出水温差：

📐 【计算公式】： G = (3.6 × Q / rho · c · Δ T)

• Q：系统最大设计负荷（kW）；
• c：水的比热容（取 4.186 kJ/(kg · °C)）；
• rho：水的密度（取 1000 kg/m^3）；
• Δ T：设计供回水温差（夏季空调通常取 5℃，冬季地暖通常取 5 ~ 10℃）。

2. 水泵工作点与能效选型

系统根据计算出的流量 G 与最不利扬程 H，自动查询品牌水泵特性曲线（Q-H 曲线），选取工作点落在最佳效率区（eta ≥ 65%）的屏蔽式变频水泵，杜绝大马拉小车。

三、 膨胀水箱（Expansion Tank）与缓冲水箱容积计算

两联供水系统中，水温变化会导致水体积膨胀与收缩，智算引擎内置了标准的膨胀定压水箱选型计算：

📐 【闭式定压膨胀水箱容积计算公式】： Vp (膨胀水箱计算容积) = ( 水的体积膨胀系数 α × 最大水温波动幅度 Δt_max × 系统总充水容积 V_system ) / [ 1 - ( 初始充水压力 P1 + 100 ) / ( 安全阀泄压压力 P2 + 100 ) ]

• V(系统总充水容积)：整个管网与末端的总充水容积（由管径长度及设备水容量自动累加）；
• alpha：水的体积膨胀系数（约 0.0006/K）；
• Δt(最大水温波动)：最大温差波动幅度；
• P(1), P(2)：系统充水初始压力与安全阀起跳泄压压力。 联动输出缓冲水箱推荐容积（如 60L, 100L, 150L），保障热泵主机避免频繁启停、大幅延长压缩机使用寿命。

四、 总结

将复杂晦涩的流体力学与管网水力学公式转化为极简、直观的智能化计算，HVAC 智算引擎 彻底攻克了水系统“设计复杂、易出故障”的行业顽疾，让高品质的空气源热泵两联供舒适系统真正实现标准化、高品质落地。
